Opis produktu
Adapter SDIP-20-AD0 przeznaczony jest do zasilania dodatkowych urządzeń poprzez linię PoE lub obniżenie napięcia PoE obecnego we wtyku RJ45 przy przepustowości 10/100/1000Mbps.
Odpowiednie kombinacje zworek pozwalają na wybór właściwej konfiguracji zasilania POE na wyjściu jak i poziomu napięcia wyjściowego z przetwornicy.
Jeden zestaw zworek pozwala wybrać wartość napięcia wyjściowego DC przetwornicy na poziomie 5V, 12V lub 24V.
Drugi zestaw zworek odpowiada za konfigurację zasilania dostępnego w porcie wyjściowym LAN. Pozwala na przeniesienie na wyjście zasilania PoE z wejścia, obniżeniu napięcia PoE do ustawionego
zworkami w przetwornicy lub wyłączeniu zasilania i pozostawieniu tylko transmisji LAN.
Adapter jest przeznaczony do współpracy ze switchem PoE pracującym w standardzie 802.3at/af lub PoE PASSIVE. Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich
przestrzeniach. Dodatkowe kołki montażowe lub adapter pozwalają na montaż w obudowach ABOX lub na szynie TH35.
Najważniejsze cechy:
- port wejściowy jak i wyjściowy zapewniają transmisję LAN (LAN + PoE) z prędkością 1000 Mbps
- w jednym urządzeniu łączymy funkcjonalności całej rodziny przetwornic serii ASDC-12-xx-HS
Uwagi instalacyjne:
- Sumaryczna moc pobierana przez podłączone do adaptera odbiorniki nie może przekroczyć budżetu mocy oferowanego przez switch zasilający.
- Przed podłączeniem odbiornika należy się upewnić jaki jest właściwy poziom napięcia PoE oraz na których parach powinno zostać podane zasilanie.
- Przed podłączeniem odbiorników PoE PASSIVE (np. anteny WiFi) upewnij się, że wartość napięcia oraz polaryzacja na pinach RJ45 switcha lub adaptera zasilającego są zgodne z wartościami dopuszczanymi przez odbiornik.
- Podanie niewłaściwego napięcia zasilającego, błędnej polaryzacji lub dobór złych par zasilających może skutkować niestabilną pracą lub w niektórych przypadkach uszkodzeniem urządzenia.

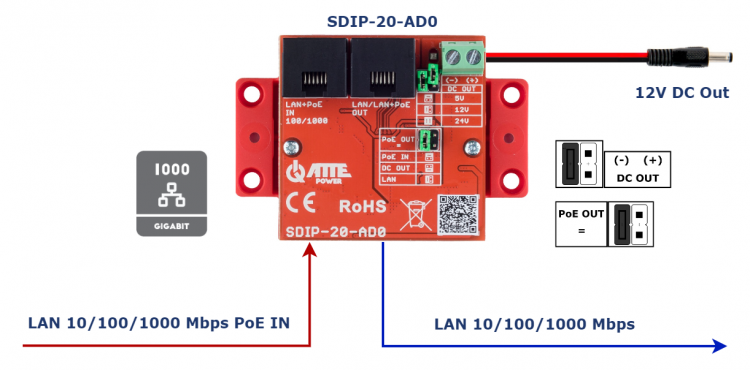

1) Podstawowa konfiguracja SDIP-20-ADO - zasilanie z PoE urządzenia napięciem 12V
2) Podstawowa konfiguracja SDIP-20-ADO - zasilanie z PoE urządzenia napięciem 24V
3) Podstawowa konfiguracja SDIP-20-ADO - zasilanie PoE oraz dodatkowe 12V
4) Konfiguracja SDIP-20-ADO pozwalająca zasilić gigabitowy punkt dostępowy w standardzie Passive PoE 24V

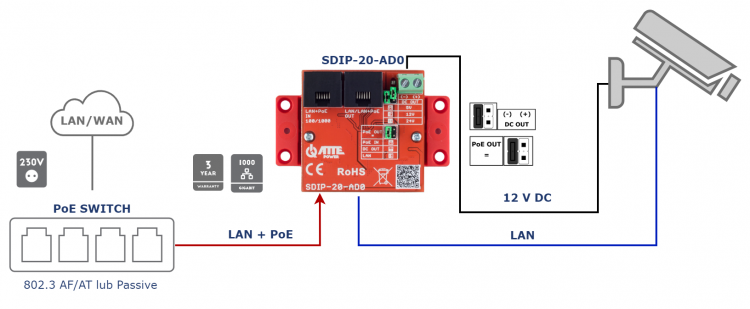

5) Konfiguracja SDIP-20-ADO do zasilania kamery lub stacji bramowej 12V nie obsługującej PoE
6) Konfiguracja SDIP-20-ADO do zasilenia kamery IP oraz dodatkowego mikrofonu 12V

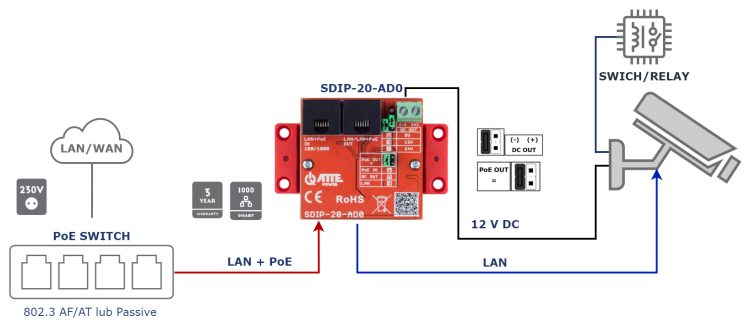

7) Konfiguracja SDIP-20-ADO o zasilania kamery 12V DC oraz dodatkowego sterowania
| Całkowita ilość portów: | 2 Porty PoE, 1 Listwa śrubowa |
| Port PoE IN: | LAN + PoE IN |
| Porty PoE OUT: | LAN/LAN + PoE OUT |
| Porty LAN 1000Mbps: | LAN/LAN + PoE OUT |
| Porty LAN + PoE OUT 1000Mbps: | LAN/LAN + PoE OUT |
| Napięcie wejściowe: | 44 ... 56 VDC (PoE) |
| Napięcie wyjściowe PoE: | VIN lub 5V / 12V / 24V |
| Maksymalna moc wyjściowa z portu: | DC OUT Max 20W |
| Kontrola zasilania na wyjściu: | Konfiguracja poprzez zworki |
| Zabezpieczenia przeciążeniowe: | DC OUT zabezpieczenie 2A |
| Sygnalizacja napięcia wyjściowego: | LED czerwona - obecność napięcia wyjściowego |
| Zakres temperatur pracy: | -25°C...+50°C |
| Wymiary (S x W x G): | 51 x 51 (73) x 21 mm |
| Waga: | 0,031 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Uniwersalna podstawa montażowa |
| Montaż: | Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
Gwarancja: 36 m-cy
