Zasilacz na szynę DIN MeanWell HDR-15-48 48V 0.32A 15W

Opis:
Zasilacz impulsowy marki Mean Well o napięciu nominalnym 48V DC w modułowej obudowie z serii HDR spełnia najsurowsze normy i kryteria, dzięki czemu można go stosować do pracy w systemach automatyki przemysłowej, do sterowania maszyn, zasilania oświetlenia oraz szerokiej gamy urządzeń.

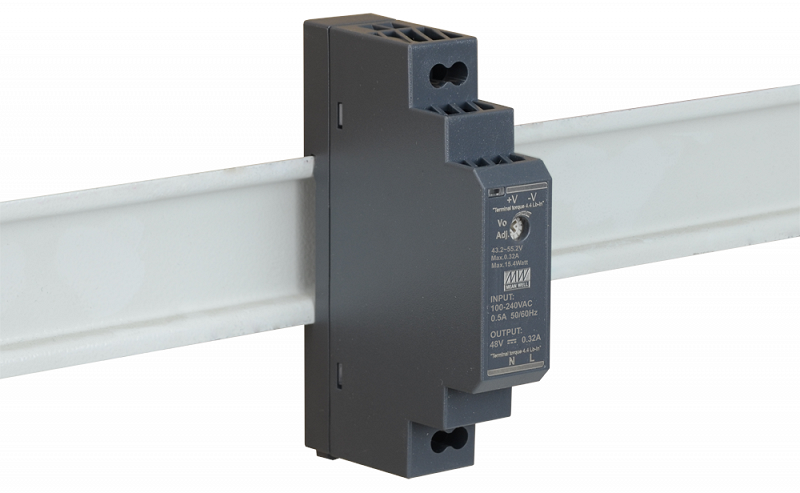

Zasilacze te przeznaczone są do montażu na szynie DIN TS-35/7.5 lub 15.

Zasilacz chłodzony jest swobodnym przepływem powietrza, dzięki czemu jest wysoce bezawaryjny - to bardzo istotna cecha w przypadku gdy zasilacz pracuje nieprzerwanie. Temperatura pracy dla tego modelu wynosi od -30 do +70^oC.
Ponadto zasilacz posiada zabezpieczenie przeciążeniowe 110-145% mocy nominalnej.

Główne cechy:

• Uniwersalny zakres napięcia wejściowego AC
• Niewielkie rozmiary – szerokość 17.5mm (1SU)

• Produkt renomowanego producenta Mean Well
• II klasa izolacji
• Zgodny z LPS

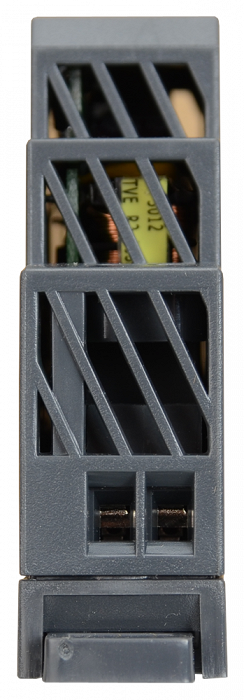

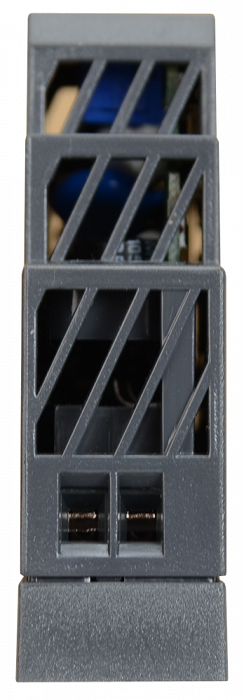

• Chłodzenie swobodnym przepływem powietrza
• Szeroki zakres temperatury pracy
• Zabezpieczenia: Zwarciowe / Przeciążeniowe / Nadnapięciowe
• Testowane pod pełnym obciążeniem
• Wysoka sprawność, niezawodność oraz długa żywotność
• Montaż na szynie DIN

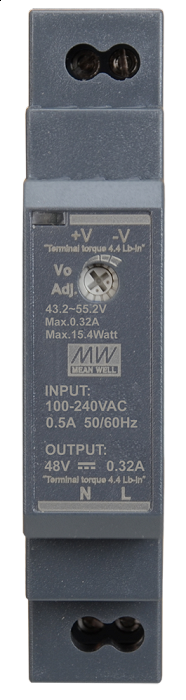

• Dioda sygnalizująca obecność napięcia

• 3 lata gwarancji


Specyfikacja techniczna:
Parametry wyjściowe:
Napięcie wyjścia: 48V DC
Prąd wyjściowy: 0.32A
Zakres prądu wyjściowego: 0 – 0.32A
Moc: 15.4W
Zakłócenia i szumy: 240mV p-p
Zakres napięcia wyjściowego: 43.2 – 55.2V DC
Tolerancja napięcia wyjściowego: ±1%
Stabilizacja od zmian sieci: ± 1%
Stabilizacja od zmian obciążenia: ± 1%
Czas ustalania/narastania/trzymania: 2000ms/80ms/30ms

Parametry wejściowe:
Zakres napięcia wejściowego: 85-264VAC lub 120-370VDC
Zakres częstotliwości: 47 – 63Hz
Sprawność: 87%
Prąd wejściowy: 0,25A (przy 230V AC)
Max udar prądu: 45A (przy 230V AC)

Zabezpieczenia:
Przed przeciążeniem: 110% – 145% maksymalnej mocy wyjściowej.
Typ zabezpieczenia: odcięcie napięcia na wyjściu; powrót napięcia następuje po ustaniu przeciążenia.

Nadnapięciowe: 56,5 – 64,8V


Środowisko:
Temperatura pracy: -30 do +70^oC
Wilgotność pracy: 20 – 90% (nieskondensowana)
Temperatura i wilgotność składowania: -40 do +85^oC, 10 – 95 RH
Sprawność w funkcji temperatury: ± 0,03% / ^oC (0 – 50^oC) na wyjściu
Wibracje: 10 – 500Hz, 5G 10min/1 cykl, 60 min wzdłuż każdej osi X,Y,Z

Bezpieczeństwo:
Napięcia próby izolacji: I/P-O/P: 3kV AC, I/P-FG: 1,5kV AC, O/P-FG: 0,5kV AC
Rezystancja izolacji: I/P-O/P: 100MΩ / 500V DC

Inne:
MTBF: 1166 tysięcy godzin zgodnie z normą MIL-HDBK-217F (25^oC)

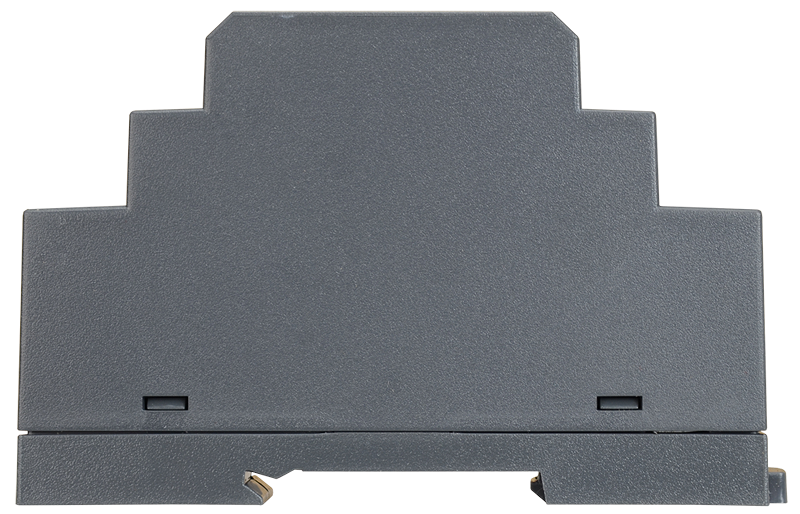

Wymiary: 17.5 x 90 x 54.5m (długość x szerokość x wysokość)
Waga: 0,08kg

Uwagi:
1. Wszystkie parametry jeżeli nie zaznaczono inaczej wyznaczone są przy 230V AC zasilania, nominalnym obciążeniu, 25^oC, 70% RH wilgotności.
2. Zakłócenia i szumy mierzone w paśmie 20MHz przy użyciu sondy (12 par skręconych przewodów) zakończonej kondensatorami 0.1uF i 47uF.
3. Jeżeli zasilacz jest rozważany jako urządzenie, które będzie instalowane wewnątrz końcowego wyrobu, wyrób ten powinien być przebadany ponownie (łącznie z wbudowanym zasilaczem) pod kątem spełnienia dyrektyw EMC.

Gwarancja: 36 m-cy
