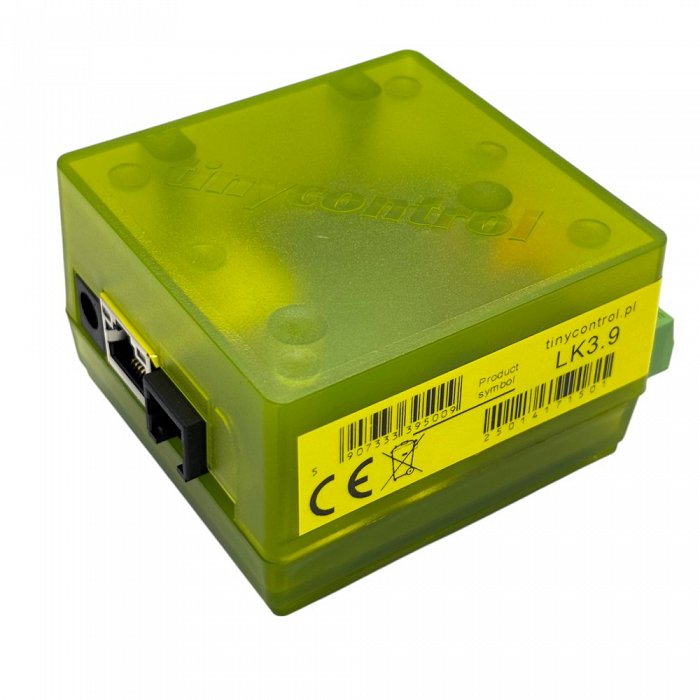

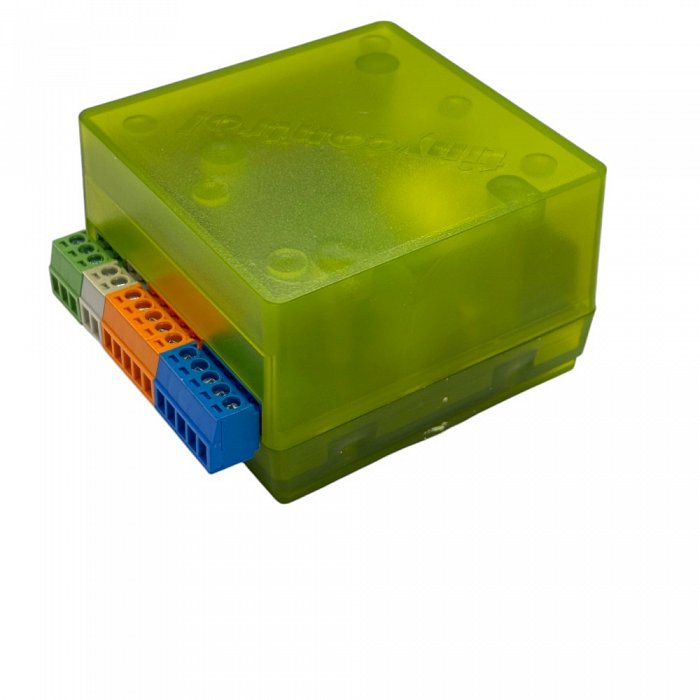

Kontroler LAN LK3.9 w obudowie

Dodatkowe zdjęcia

nowość

Kod produktu: LANKONTROLER-LK39

W magazynie Duża ilość30 szt.

Producent: Tinycontrol

Cena:

239,00 zł brutto

194,31 zł netto

Koszty wysyłki: od 11,00 zł

Zamawiam

Zamów przez telefon

62 732 04 49

691 099 789

1356711

pn-pt: 9.00 - 18.00

Mam pytanie

Opis produktu

OBECNIE WYSYŁAMY KONTROLERY W NAJNOWSZEJ WERSJI SPRZĘTOWEJ 3.9!

LK3.9 jest kontynuacją seri v3.5 Jest obsługiwana przez takie samo API. Rekomendujemy tę wersję do typowych zastosowań monitoringu i automatyzacji w otoczeniu IT. Ta wersja została wyposażona w szybszy procesor z serii ARM 32F407. Posiada tą samą funkcjonalność ale osobną linię firmware od serii v3.5
Urządzenie ma wbudowany serwer WWW (podobnie jak wszystkie wersje LK) do podglądu odczytów i konfiguracji ustawień za pomocą przeglądarki.

Cechy charakterystyczne:

2 wejścia analogowe z przełączanym zakresem (pomiar od 1 mV do 33 V) - do pomiaru napięć, prądu DC, prądu AC (dodatkowe czujniki), obsługi czujników ciśnienia, termopar, czujników odległości, fotorezystorów do pomiaru oświetlenia i wielu innych.
2 wejścia analogowe z przełączanym zakresem (pomiar od 1mV do 55V) - do pomiaru napięć, prądu DC, prądu AC (dodatkowe czujniki), obsługi czujników ciśnienia, termopar, czujników odległości, fotorezystorów do pomiaru oświetlenia i wielu innych.
2 wejścia analogowe do pomiaru do 3.3V - do pomiaru napięć i prądów DC, AC (przez dodatkowe czujniki) oraz konwertera 4-20mA.
magistrala I2C do podłączenia czujników na złaczu RJ12 - obsługuje całą gamę czujników I2C (lista poniżej) oraz DS18B20 na magistrali 1-Wire,
magistrala szeregowa (UART),
magistrala do podłączenia konwertera RS485- MODBUS RTU (dodatkowa płytka), ozwala odczytać wstępnie skonfigurowane urządzenia oraz przygotować we własnym zakresie ustawienie do odczytania dowolnych urządzeń posługujących się protokołem Modbus,
4 wejścia logiczne - jako czujnik stanu do monitoringu otwarcia, czujniki ruchu na podczerwień, do przycisku do ręcznego przełączania z opcją trybu bistabilnego, jako licznik impulsów z licznika energii, jako licznik czasu pomiędzy kolejnymi resetami wejścia.
1 przekaźnik (NO, C, NC).
1 wyjście tranzystorowe - na wyjściu napięcie zasilania, do sterowania odbiornikami o poborze prądu do 0.5A.
4 wyjścia do załączania przekaźników, tranzystorów w standardzie OC.
4 wyjścia PWM 50Hz do 100kHz.
Pomiar napięcia zasilania i temperatury na płytce.
komunikacja ethernet 10/100Mb z zasilaniem PoE 802.3af,
zarządzanie przez stronę WWW.

Ważniejsze możliwości interfejsu dostępne przez stronę WWW:

podgląd danych z czujników w oknie administratora lub użytkownika, z możliwością aranżacji panelu,
konfiguracja Zdarzeń,
konfiguracja działań wg Schedulera,
konfiguracja wyświetlacza OLED,
konfiguracja klienta MQTT, HTTP oraz pracy z protokołem SNMP,
konfiguracja powiadomień email
zarzadzanie dostępem, upgrade firmwaru,
ustawianie czasu lokalnego lub sieciowego (NTP).

Specyfikacja techniczna:

Napięcie zasilania: 8÷55 V – brak zasilacza w komplecie.
Pobór mocy: 0,5W
Zasilanie PoE: TAK (802.3af) tryb A, pasywne tryb B ze zworką
Interfejsy: Ethernet 10/100 Mbit/s,
Zakres temperatury pracy: -20 do +85 °C (bez kondensacji)
Wymiary: 66x79x40mm (bez uchwytu DIN)
Waga: 90 g
Montaż na szynie DIN: Tak (35 mm)

Dokumentacja: https://tinycontrol.pl/pl/lan-controller-35/docs/

Serwer MQTT: mqtt.ats.pl

Serwer jest naszym autorskim rozwiązaniem dopełniającym funkcjonalność urządzeń LK.
Dostęp jest darmowy dla niekomercyjnych użytkowników (logowanie przy uzyciu jednego konta e-mail).

Serwer ma służyć do 4-ch podstawowych funkcji:

gromadzenia wysyłanych danych z czujników LK i obrazowanie ich na wykresach: Charts, Listings,
ustawienia filtrów dla przychodzących danych do wysyłania komunikatów MQTT: Format/Filter/Topic (np sterowanie wyjściami jednego urządzenia w oparciu o odczyty innego),
sterowania wg ustawień czasowych o dużej liczbie zdarzeń: Manage tasks,
sterowania Lan Kontrolerem z aplikacji na telefon lub poprzez stronę www - niezależnie od miejsca podłączenia w sieci.

Przykłady zastosowań

INSTALACJE
- kontrola temperatury i ew. prosta automatyka instalacji CO
- kontrola temperatur i ciśnienia oraz ew. prosta automatyka instalacji solarnej
- pomiary pracy pompy ciepła i prezentacja wyników na wykresach w Internecie
- monitoring napięcia zasilającego i ew. automatyczne przełączanie na źródła zapasowe
- zdalna kontrola zużycia energii poprzez wyjście impulsowe licznika en. elektrycznej
- zdalne włączanie odległych urządzeń z prostego panelu operatorskiego (remote control, bez komputera)
- zdalne (przez sieć kablową lub bezprzewodowo) przekazywanie poleceń dla wyjścia jednego LAN Kontrolera z wejścia lub zdarzenia innego LAN Kontrolera

INTELIGENTNY DOM
- automatyka działania w określonym czasie i przy spełnieniu określonych ustawień, np
włączenie automatyczne piecyka gdy temp. spadnie poniżej ustawionej i wyłączenie gdy wzrośnie w godzinach przebywania w domu
- zdalne kontrolowanie wyjść z telefonu komórkowego
- sterowanie wł/wył oświetlenia lub innych urządzeń zdalnie lub wg programu, sterowanie jasnością
- sterowanie wł/wył jednocześnie z wyłączników ściennych oraz z urządzenia
- wyłącznik zmierzchowy
- wyłączanie telewizora gdy pilot ma akurat ktoś inny

ENERGETYKA ODNAWIALNA
- pomiary pracy ogniw słonecznych
- pomiary pracy turbin wiatrowych
- prosta kontrola ładowania akumulatorów
- pomiar zużycia energii przez odbiorniki prądu stałego
- pomiar zużycia energii elektrycznej i produkcji z inwertera poprzez pomiar prądu AC

AGROTECHNIKA
- kontrola i sterowanie temperaturą i wilgotnością w szklarniach
- cykliczne sterowanie pracą karmików i innych urządzeń w hodowli
- nawadnianie

ISP
- watchdog ISP do sprawdzania połączenia Ethernet i ew. resetu urządzeń
- kontrola temperatury lub obecności osób w serwerowni i zdalna lub automatyczna reakcja.
- przekazywanie warunków pogodowych przy okazji obrazów z kamer IP

- przekazywanie danych z urządzeń zasilających i kontrola tych urządzeń (PoE, konwertery DC/DC)

Lista aktualnie obsługiwanych czujników i urządzeń:

Wejścia analogowe (całe spektrum czujników z wyjściem napięciowym lub 4-20mA, wsparcie w oprogramowaniu):

czujnik napięcia AC: AC-meter,
czujniki prądu AC: SCT013-000, SCT-013-03
czujnik prądu DC: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12, ACS711LC_25, ACS711LC20, WCS1800,
czujnik napięcia HV DC(do PV, w przygotowaniu)
czujnik temperatury: PT1000 (z dodatkowym rezystorem)
czujnik zalania (wodą)

Wejścia logiczne (cyfrowe):

czujnik magnetyczny otworzenia drzwi, itp.
pomiar energii i mocy z wyjść impulsowych liczników energii
czujnik opadów z wyjściem impulsowym,

Magistrala 1-Wire:

czujnik temperatury DS18B20

Magistrala I2C:

czujniki wilgotności: BME280 (wilgotność, temperatura, ciśnienie atmosferyczne), AM2320, HTS221, AM2301B, AHT20, AHT25 (wilgotność, temperatura).
czujnik cząstek stałych SPS30, APM10 (PM1, PM2.5, PM4, PM10),
czujnik CO2 SCD40, ACD10,
wyświetlacz OLED 0.96 cala.

Port szeregowy:

moduł GSM
czujnik cząstek stałych SPS30 i SDS011
czujniki CO2 MH-Z16, MH-Z19
inwertery PV Duraluxe
ultradźwiękowy czujnik odległości
skaner 2D i kodów kreskowych
czytniki RFID

Port MODBUS (poprzez dodatkowy konwerter RS485):

2-kierunkowe liczniki energii SDM120M, SDM630M, SDM72D-M, Chint DTSU666 (odczyty mocy, energii, napięcia, prądu i innych parametrów w zależności od licznika),
profesjonalny czujnik parametrów wody RDO-PRO-X,
Ładowarki słoneczne Epever Tracer,
Inwertery fotowoltaiczne Sofarsolar i GTIL,
Sterownik chłodniczy EKC 202C Danfos,

MODBUS TCP:

sterownik MODBUS może odczytać czujniki podpięte do LK (przetestowane z Siemens LOGO)

Klient HTTP:

inteligentne wtyczki WiFi z oprogramowaniem Tasmota
wyświetlanie odczytów z czujników na obrazie z kamery

Gwarancja: 12 m-cy
