Zestaw do transmisji LAN + PoE po 2 przewodach ATTE ETH10-2wire-SET - 10Mbps do 1000m

Zestaw do transmisji LAN + PoE po 2 przewodach 10Mbps do 1000m

ETH10-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP. Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna.

Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER. Maksymalna długość przewodów w torze 2wire to 1000m.

Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od typu, długości oraz przekroju zastosowanych przewodów. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Najlepsze parametry i największy zasięg transmisji można uzyskać stosując 2 pojedyncze, skręcone przewody np. jedna para skrętki UTP. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu linii.

W przypadku połączenia odbiornika z innym swichem lub kartą sieciową bez obsługi PoE należy koniecznie wyłączyć zasilanie PoE poprzez odpowiednie ustawienie zworki na odbiorniku ETH10-2wire-RX.

W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX.

Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.

Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach np. w podstawie kamery lub puszce instalacyjnej.

Najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.

Obudowa pozwala na montaż na kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX
• poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
• z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
• z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35

Przykłady zastosowań

TRYB 1

Przykładowa konfiguracja zestawu w Trybie 1 - odbiornik bez zasilania PoE

TRYB 2

Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył oraz długości zastosowanego przewodu.

TRYB 2

Przykładowa konfiguracja zestawu w Trybie 2 - zasilanie z zasilacza. Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył zastosowanego przewodu. Nadajnik i odbiornik ETH10-2WIRE będą działy poprawnie w zakresie napięcia 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania nadajnika ETH10-2WIRE-TX rekomendujemy użycie zasilacza APS-90-550-OF lub przetwornicy ASUC-100-550-OF w przypadku układów z podtrzymaniem zasilania.

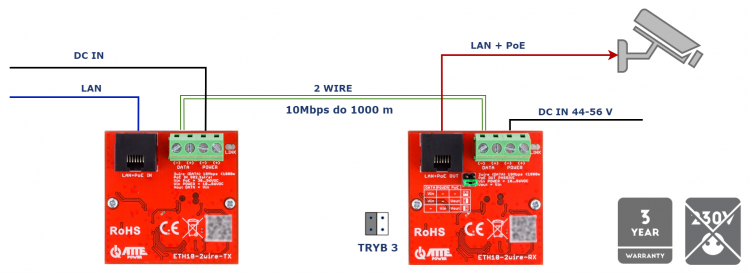

TRYB 3

Przykładowa konfiguracja zestawu w trybie 3 - zasilanie lokalne przy kamerze. Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH10-2WIRE-RX. Odbiornik ETH10-2WIRE-RX będzie działał poprawnie w zakresie napięcia DC IN 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH10-2WIRE-RX. Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z dowolnym standardem PoE.
