Opis produktu
Zastosowanie:

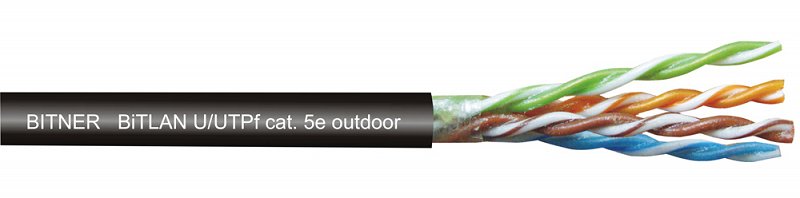

BiTLAN U/UTPf cat. 5e outdoor przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s. Kable wypełnione są żelem hydrofobowym zabezpieczającym przed wzdłużnym wnikaniem wody. Posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego nadają się do układania na zewnątrz budynków, w kanałach kablowych lub bezpośrednio w ziemi. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR).
Dane techniczne:
Temperatura pracy kabla: -30oC do 80oC
Temperatura układania: min -10oC
Średnica zewnętrzna: 6,2mm
Asymetria rezystancji w torze transmisyjnym: ≤ 2 %
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz: max 1600 pF/km
Próba napięciowa: 700V AC, 1000V DC
Budowa:
Żyły: miedziane (100% miedź) jednodrutowe 0,5mm, z miękkiej miedzi elektrolitycznej
Izolacja żył: specjalna mieszanka poliolefinowa
Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
Ośrodek: cztery pary żył skręcone w ośrodek, uszczelniony żelem hydrofobowym
Powłoka zewnętrzna: polietylen PE UV
Kolor powłoki: czarny
Pakowanie:
Kod producenta: TI0012
BiTLAN U/UTPf cat. 5e outdoor przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s. Kable wypełnione są żelem hydrofobowym zabezpieczającym przed wzdłużnym wnikaniem wody. Posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego nadają się do układania na zewnątrz budynków, w kanałach kablowych lub bezpośrednio w ziemi. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR).
Dane techniczne:
Temperatura pracy kabla: -30oC do 80oC
Temperatura układania: min -10oC
Średnica zewnętrzna: 6,2mm
Min. promień gięcia: podczas pracy: 6 x Ø; podczas układania: 8 x Ø
Średnica przewodnika Cu: 0,5±0,015mm
Średnica izolowanej żyły: 0,98±0,05mm
Średnica izolowanej żyły: 0,98±0,05mm
Rezystancja pętli żył w torze (max): 190 Ω/km
Rezystancja izolacji (min): 5GΩxkmAsymetria rezystancji w torze transmisyjnym: ≤ 2 %
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz: max 1600 pF/km
Rezystancja izolacji: min 500 MΩ/km
Napięcie pracy: 150VPróba napięciowa: 700V AC, 1000V DC
Impedancja falowa torów transmisyjnych przy częstotliwości 100MHz: 100 ± 15 Ω
Waga kabla: 40kg/km

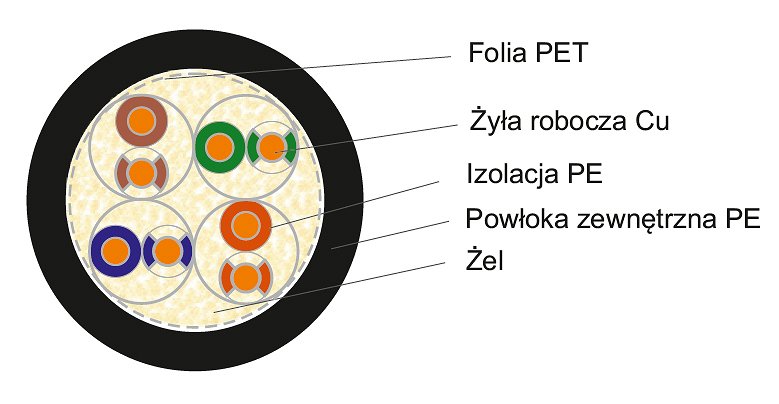

Budowa:
Żyły: miedziane (100% miedź) jednodrutowe 0,5mm, z miękkiej miedzi elektrolitycznej
Izolacja żył: specjalna mieszanka poliolefinowa
Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
Ośrodek: cztery pary żył skręcone w ośrodek, uszczelniony żelem hydrofobowym
Powłoka zewnętrzna: polietylen PE UV
Kolor powłoki: czarny
Pakowanie:

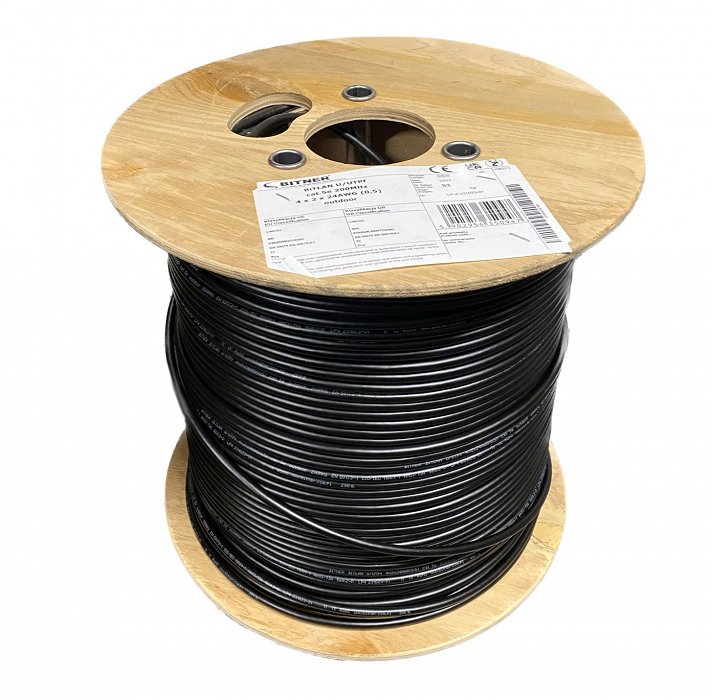

Odcinki fabryczne - kable o długości 250m dostarczane są na bezzwrotnej, drewnianej szpulce.
Kod producenta: TI0012
Cechy produktu
| Typ | UTP |
| Kategoria | 5e |
| Rodzaj | Zewnętrzny |
| Żelowany | Tak |
| Ilość | Karton / bęben 305m |
Pliki do pobrania
|
Karta katalogowa kabla | plik PDF, 2.95 MB |
