Opis produktu
Zastosowanie:

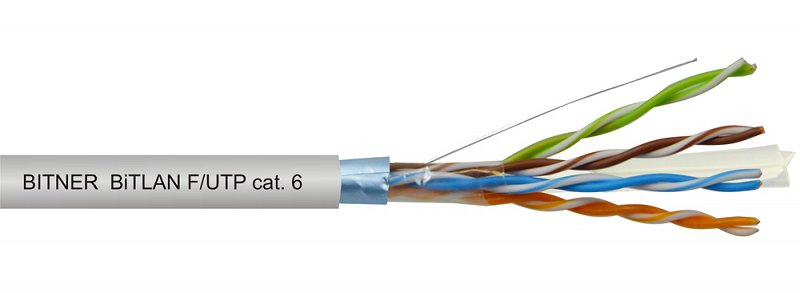

BiTLAN F/UTP cat.6 przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 350MHz o przepustowości binarnej powyżej 1Gb/s. Kable przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego. Posiadają dodatkowy ekran wspólny i żyłę uziemiającą CuSn znajdującą się pod taśmą, które chronią przed wpływem działania zewnętrznych pól elektromagnetycznych. Kable przeznaczone są do układania na stałe w tzw. okablowanie strukturalne wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2, jak również do zastosowania w sieciach przemysłowych narażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR).
Dane techniczne:
Temperatura pracy kabla: -30oC do 70oC
Temperatura układania: min -10oC do 50oC
Średnica zewnętrzna: 7,3mm
Asymetria rezystancji w torze transmisyjnym: ≤ 2 %
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz: max 1600 pF/km
Próba napięciowa: 700V AC, 1000V DC
Budowa:
Żyły: miedziane (100% miedź) jednodrutowe 0,54mm, z miękkiej miedzi elektrolitycznej
Izolacja żył: specjalna mieszanka poliolefinowa
Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
Pakowanie:
BiTLAN F/UTP cat.6 przeznaczone są do pracy w sieciach komputerowych, w których wykorzystywane jest pasmo częstotliwości do 350MHz o przepustowości binarnej powyżej 1Gb/s. Kable przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego. Posiadają dodatkowy ekran wspólny i żyłę uziemiającą CuSn znajdującą się pod taśmą, które chronią przed wpływem działania zewnętrznych pól elektromagnetycznych. Kable przeznaczone są do układania na stałe w tzw. okablowanie strukturalne wewnątrz budynków zgodnie ze standardem PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2, jak również do zastosowania w sieciach przemysłowych narażonych na wpływ zewnętrznych zakłóceń elektromagnetycznych. Kable sklasyfikowane zgodnie z normą PN-EN 50575 (CPR).
Dane techniczne:
Temperatura pracy kabla: -30oC do 70oC
Temperatura układania: min -10oC do 50oC
Średnica zewnętrzna: 7,3mm
Min. promień gięcia: podczas pracy: 6 x Ø; podczas układania: 8 x Ø
Średnica przewodnika Cu: 0,54±0,015mm
Średnica izolowanej żyły: 1,096±0,05mm
Średnica izolowanej żyły: 1,096±0,05mm
Rezystancja pętli żył w torze (max): 165 Ω/km
Rezystancja izolacji (min): 5GΩxkmAsymetria rezystancji w torze transmisyjnym: ≤ 2 %
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz: max 1600 pF/km
Rezystancja izolacji: min 500 MΩ/km
Napięcie pracy: 150VPróba napięciowa: 700V AC, 1000V DC
Impedancja falowa torów transmisyjnych przy częstotliwości 100MHz: 100 ± 15 Ω
Waga kabla: 50kg/km

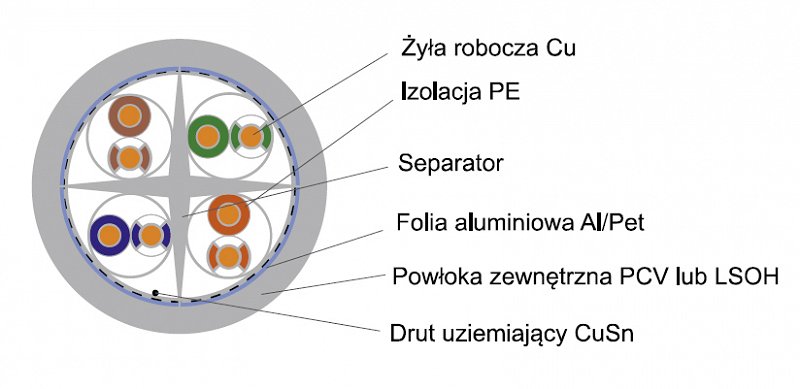

Budowa:
Żyły: miedziane (100% miedź) jednodrutowe 0,54mm, z miękkiej miedzi elektrolitycznej
Izolacja żył: specjalna mieszanka poliolefinowa
Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
Ośrodek: cztery pary żył skręcone w ośrodek na centralnie ułożonym elemencie separującym
Ekran: folia aluminiowa Al/Kop z żyłą uziemiającą CuSn
Powłoka zewnętrzna: polwinit PCV oporowy
Kolor powłoki: szary RAL7035Pakowanie:

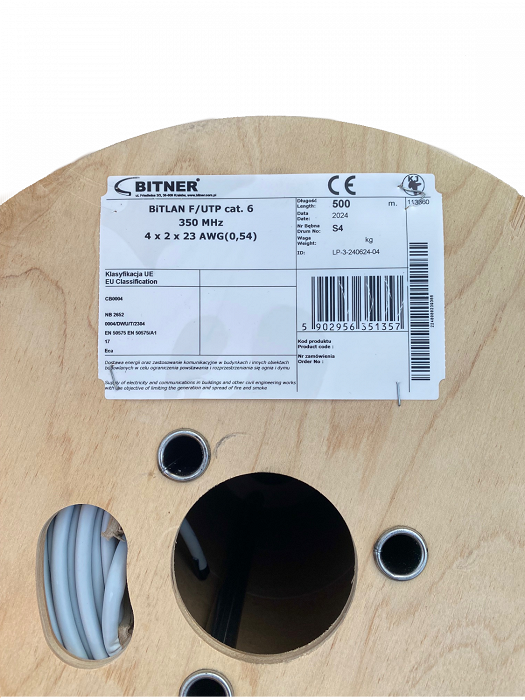

Odcinki fabryczne - kable o długości 500m dostarczane są na bezzwrotnej, drewnianej szpulce.
Kod producenta: TI0048
Cechy produktu
| Typ | FTP |
| Kategoria | 6 |
| Rodzaj | Wewnętrzny |
| Żelowany | Nie |
| Ilość | Karton / bęben 500m |
Pliki do pobrania
|
Karta katalogowa przewodu | plik PDF, 617.72 KB |
